转鼓式精密过滤器

8 条记录 1/1 页
设备原理
       转鼓式精密过滤器由设备结构模块、过滤模块、驱动系统、反冲洗系统、自控系统组成。
       污水进入设备后,自控系统启动驱动系统带动转鼓转动,并同时启动反冲洗系统。在重力作用下污水由转鼓内向转鼓外流出,水中的悬浮物被滤网截留在转鼓内。转鼓缓慢转动,反冲洗水泵抽取滤后水对滤网进行反冲洗。冲洗下来的污物落入转鼓内部的收集槽中,通过排污管排到设备外。
       污水进入设备时,驱动系统与反冲洗系统无间歇连续运行。


设备组成

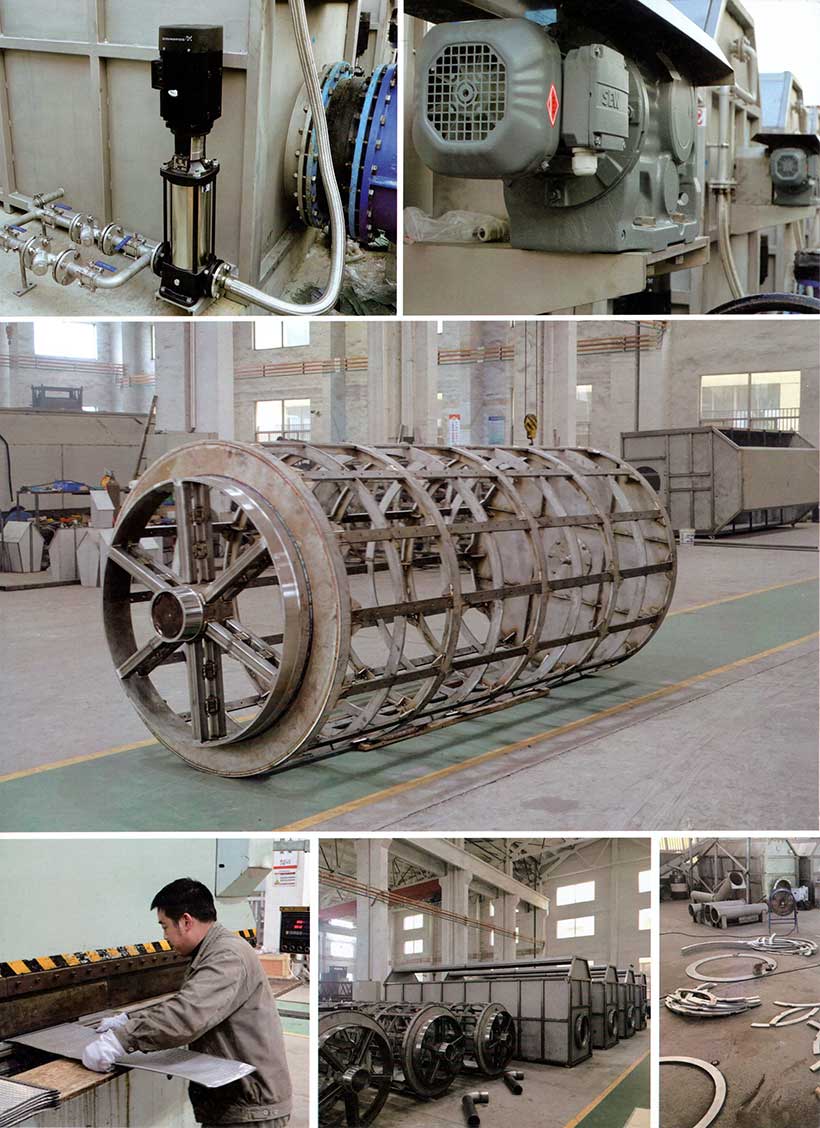

① 设备结构模块

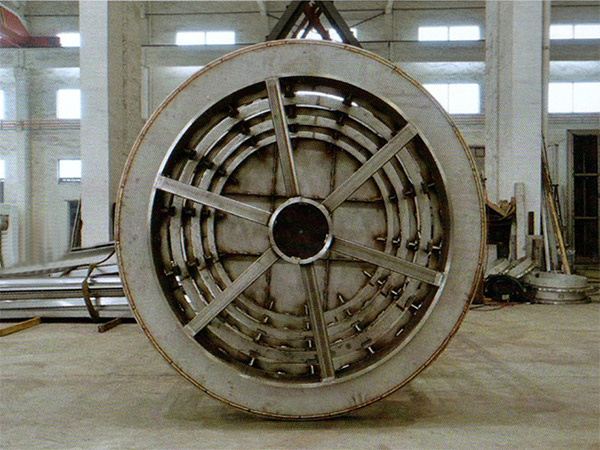

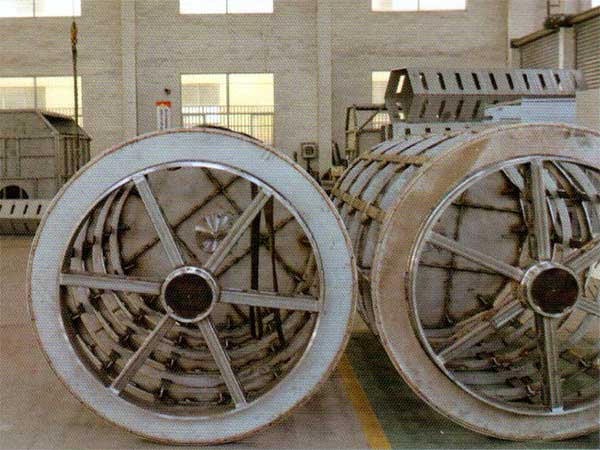

设备结构模块为设备机体与转鼓构成,由304L不锈钢制造(可选316L)。


② 过滤模块

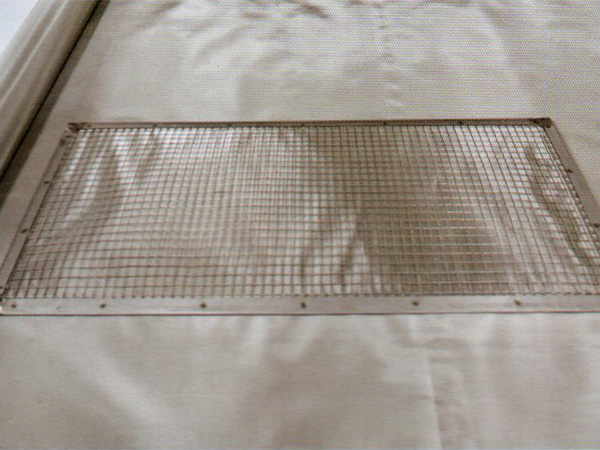

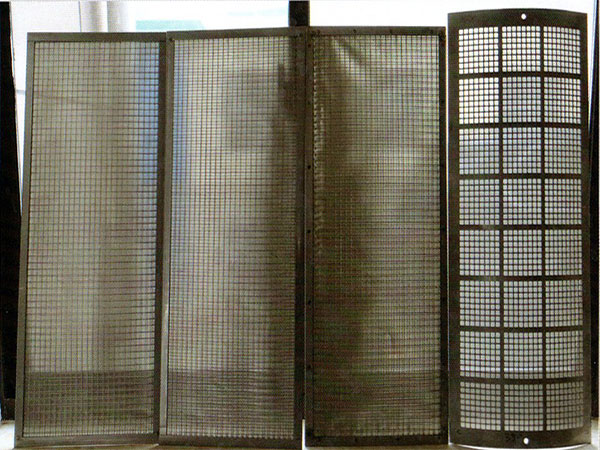

过滤模块由若干块独立可拆卸的滤网组成,滤网由微米级别直径的316L不锈钢丝经过特殊工艺制成(根据进水水质选用不同精度滤网,同时提供进口与国产滤网)。

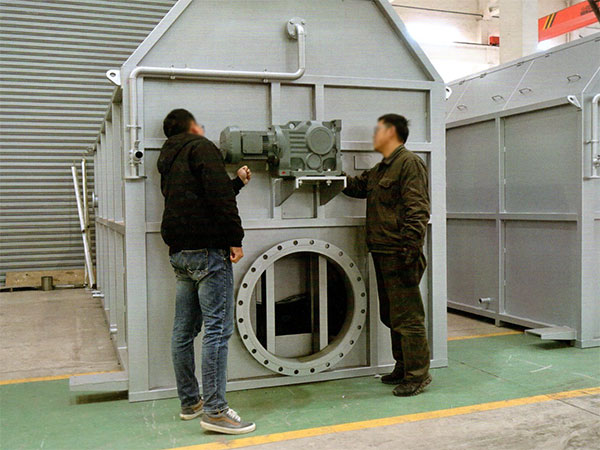

③ 驱动系统

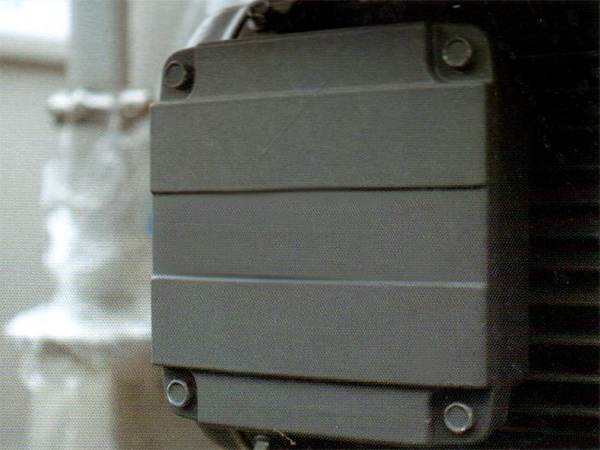

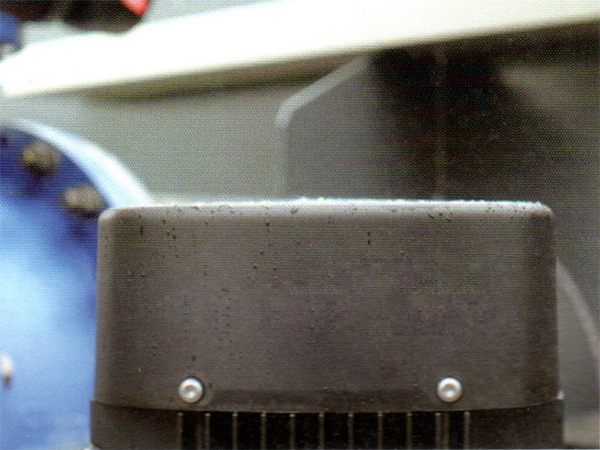

驱动系统由减速电机、传动轴、中心轴承等组成。


④ 反冲洗系统
反冲洗系统包括反冲洗水泵、管道、反冲洗水过滤器、喷嘴、收集槽、排污管组成。
⑤ 控制系统
设备采用PLC自动控制系统。PLC控制系统安装在电气控制柜内,可与厂内中控室联网通讯。


设备优势
       "质量"是基本的要求。在每一次的实践中,面对不同的水质,根据不同的处理难点,我们开发出适用于不同进水的滤网,改良了设备的细节结构,致力于“出水达标”、“客户易用”两大目标,并不断挑战其它长保养周期,降低客户的使用成本。
1. 进水端的无油润滑轴承。工作过程中固体润滑剂损失量少,可进行自我补充,承载力度大,配合水冷系统,彻底解决烧瓦。

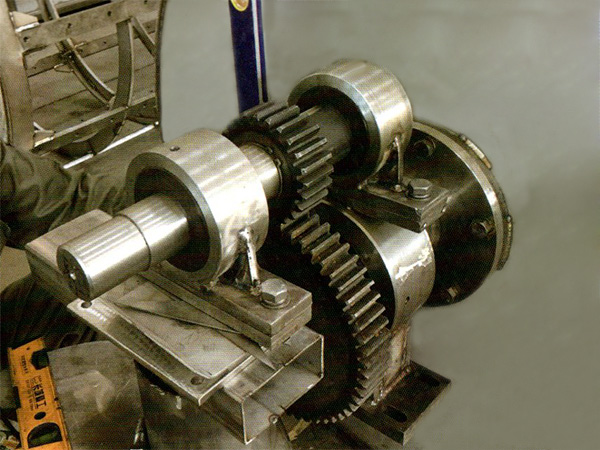

2. 出水端的齿轮组传动结构。没有了链条传动不平稳的问题,且保养周期长。


3. 出水端的轴承加油结构。外部加油结构,无需操作员进入机仓内部,降低保养难度,提高用户易用性。

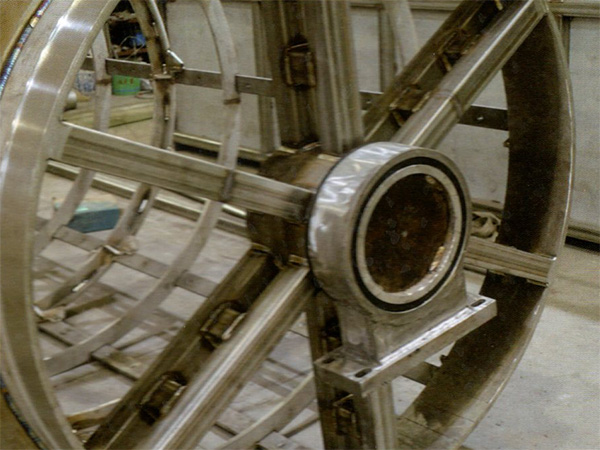

4. 双端同心,经过精密的同轴度加工并进行反复动平衡纠正的转鼓。旨在预防市面上常见的多年运行后转鼓变形的问题。

5. 基于丰富的现场经验,不同精度的滤网。同时达到了“精度高"、"寿命长"以及"处理量不衰减”三个滤网核心指标。

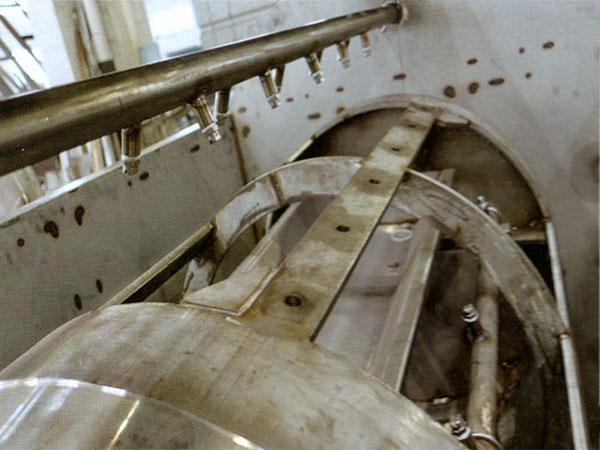

6. 外主内辅的反冲洗喷嘴系统。即使面对加药量过大或SS过高的进水,也能稳定运行,拓阔了设备的进水水质范围,延长了滤网的保养周期。



7. 人性化的电控逻辑。基于现场经验,我们增加了一些人性化设置,比如可设置进水仓液位计与旁通电磁阀联动,当进水仓液面过高即表示滤网通量衰减,此时自动打开旁通阀,降低滤网损坏的风险。


售中与售后服务
根据用户现场的情况与特点量身定制
为出厂的每台设备建立《保养记录》, 每季度电话回访

核心技术
       我国现行的GB18918-2002《城镇污水处理厂污染物排放标准》,对城镇污水厂出水水质设定了三级标准,其中一级标准分为A标准和B标准。
       《“十二五”全国城镇污水处理及再生利用设施建设规划》提出,“十二五”期间,全国城镇污水处理及再生利用设施建设规划投资近4300亿元。大部分污水处理厂都要进行工艺改造,由一级B提高到一级A。
型号 基本控制项目 一级标准 二级标准 三级标准
A标准 B标准
1 化学需氧量(COD) 50 60 100 120
2 生化需氧量(BOD5) 10 20 30 60
3 悬浮物(SS) 10 20 30 50
4 动植物油 1 3 5 20
5 石油类 1 3 5 15
6 阴离子表面活性剂 0.5 1 2 5
7 总氮(以N计) 15 20
8 氨氨(以N计) 5(8) 8(15) 25(30)
9 总磷
(以P计)
05年12月31日前建设的 1 1.5 3 5
06年1月1日起建设的 0.5 1 3 5
10 色度(稀释倍数) 30 30 40 50
11 PH值 6~9
12 粪大肠菌群数/(个/L) 103 104 104
       从表格数据可以看到,一级B提高到一级A,SS的高允许排放浓度从20mg/L降低到了10mg/L。这是转鼓式精密过滤器所应对的主要领域。
       根据我们对市政污水的经验,市政污水尾水中的SS普遍呈现出“数量多”、“粒径小”两个特点,这就对滤网的过滤精度提出了要求,需要小的孔径。
       孔径小只能保证拦截率,在后期运行中还要做到寿命长久(强度要求)与通量不衰减(易于反冲洗)。

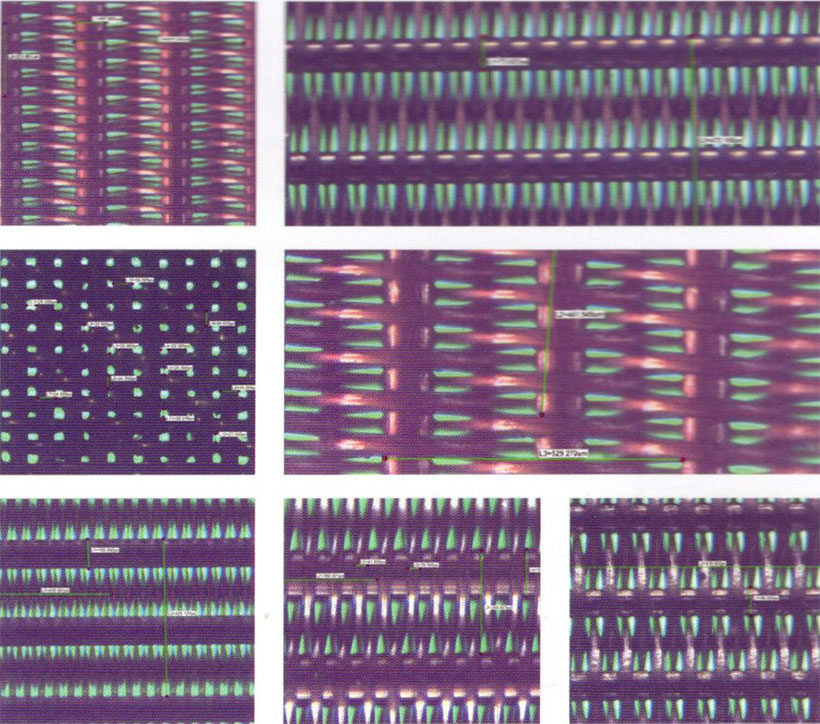

滤网的显微图

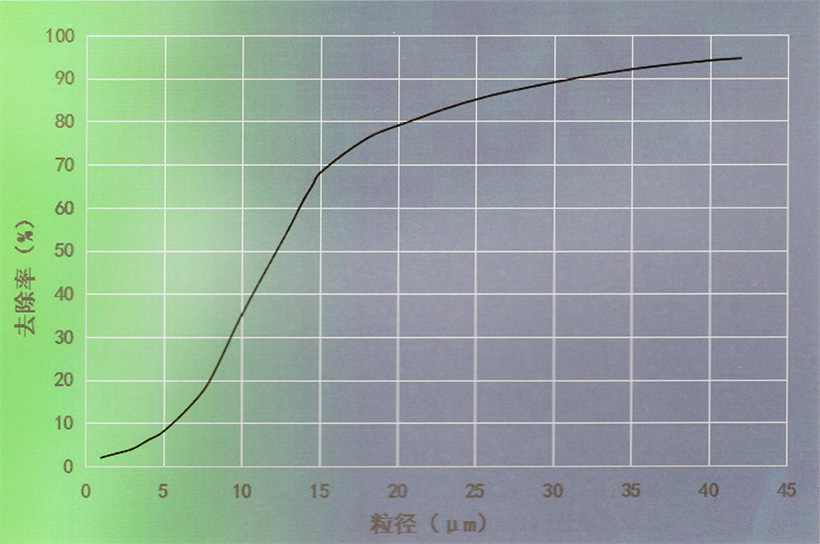

该网对应的SS粒径与去除率的关系
       我公司用于市政污水提标的滤网,孔径为26μm,网厚0.15mm,每平方英寸重0.26g,有效面积29%,性能参数好,可以大程度地确保拦截率与运行品质。

选型参数表
型号 HWL-3000 HWL-5000 HWL-10000 HWL-15000 HWL-20000 HWL-25000 HWL-30000
处理量(m³/d) 3000 5000 10000 15000 20000 25000 30000
外型尺寸(mm) 2900×1220
×1470
2900×1600
×2060
3800×1600
×2220
4700×1600
×2220
5600×1600
×2220
5600×1760
×2500
6500×1760
×2500
滤网面积(m²) 1.5 2.5 5 7.5 10 12 15
出水口径 DN200 DN300 DN500 DN500 DN600 DN700 DN700
减速电机功率(KW) 0.55 0.55 0.75 1.1 1.5 1.5 1.5
反洗泵功率(KW) 1.1 1.1 2.2 3 4 4 5.5
反冲洗耗水量(m³/d) 20 20 40 60 80 80 100
反冲洗压力(bar) 7.5 7.5 7.5 7.5 7.5 7.5 7.5

应用领域
       市政污水提标、循环冷却水旁滤、中水回用、河道治理、水产养殖。
