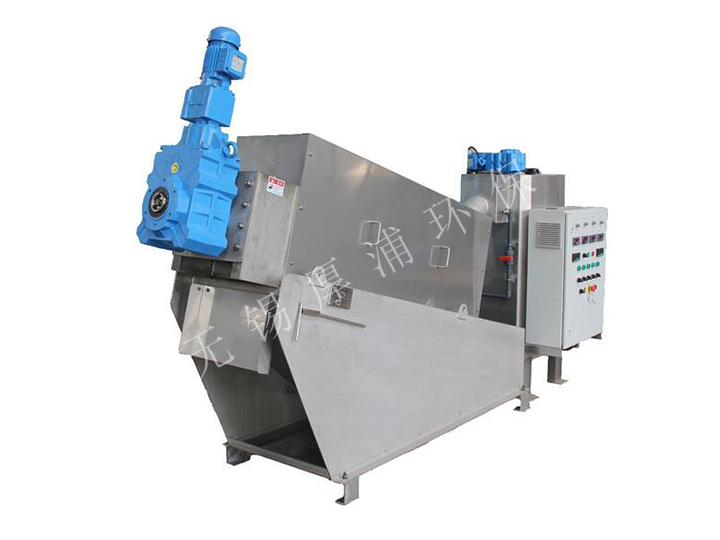

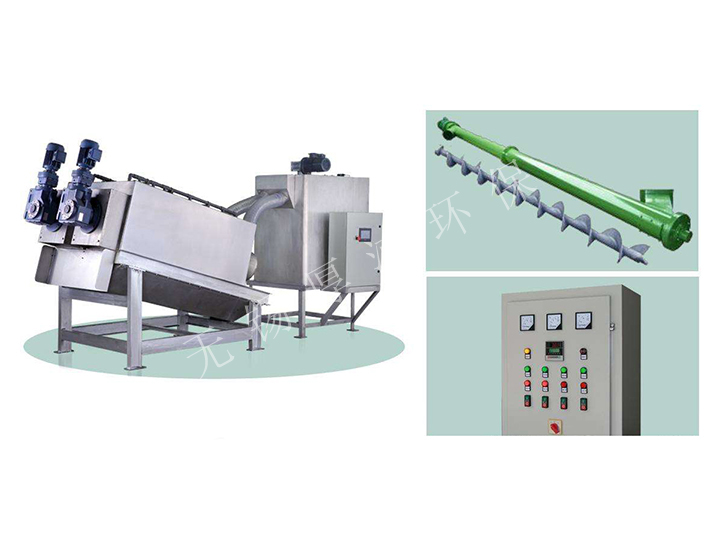

叠螺式污泥脱水机

叠螺式污泥脱水机

发布时间:2019-03-19  点击次数:10460 次
结构与原理
       脱水机的叠螺主体是由固定环和游动环相互层叠,螺旋轴贯穿其中形成的过滤装置。前段为浓缩部,后段为脱水部。
       固定环和游动环之间形成的滤缝以及螺旋轴的螺距从浓缩部到脱水部逐渐变小。
       螺旋轴的旋转在推动污泥从浓缩部输送到脱水部的同时,也不断带动游动环清扫滤缝,防止堵塞。

设备工艺
       污泥在浓缩部经过重力浓缩后,被输送到脱水部,在次过程中随着滤缝及螺距的逐渐变小,以及背压板的阻挡作用下,产生大的内压,容积不断变小达到充分脱水的目的。
       整机几乎全部采用304不锈钢材质,能够延长使用寿命。易损部件只有螺旋轴和浮动环,使用周期长。

技术优势
适用广泛:
       适用于市政污水、自来水、食品、饮料、化工、皮革、造纸、印染、制药、煤化工、畜牧、洗涤、金属加工、酸洗电镀、矿井下水仓污泥等行业。
技术优势一:
       适用于高、低浓度的污泥脱水。
       叠螺式污泥脱水机可直接处理曝气池和二沉池污泥,无需设置污泥浓缩池和污泥贮存池,因此可降低基建总体投资成本,并避免传统污泥浓缩池中磷释放的问题,提升污水处理系统脱磷功能。
技术优势二:
       动定环取代滤布,自清洗、无堵塞,易处理含油污泥。
       叠螺式污泥脱水机在螺旋轴的旋转作用下,活动板相对于固定板不断错动,从而实现了连续的自清洗过程,避免了传统脱水机普遍存在的堵塞问题。因此抗含油污能力强,易分离、不堵塞。而且无需外加水进行高压冲洗,清洁环保,无臭气,无二次污染。
技术优势三:
       低速运转,无噪音,低耗能。
       叠螺式污泥脱水机依靠容积内压进行权水,无需浪筒等大型机体,而且运转速度性,仅为2-4转每分钟,因此节水,节能,噪音低,其单位耗电仪为0.01-0.1kw/kg-DS,可降低污水处理系统运行成本。
技术优势四:
       全自动控制,运行管理简单。
       叠螺式污泥脱水机内无滤布、滤孔等易堵塞元件,运行简单安全,根据客户的运行时间段情况,结合自动控制系统,与泡药机,进泥泵、加药泵等进行连动,可进行程序设定,实现全自动无人值守。日常维护时间短,维护作业简单。絮凝剂药剂采用PAM(阳离子),溶解浓度为1-3‰。

规格尺寸参数
型号 底支架尺寸 混凝箱箱体尺寸(mm)
(不含搅拌机)
设备整体尺寸(mm)
(尺寸不含法兰及搅拌机)
轴长度
(mm)
排泥高度
(mm)
131 1500×450×5mm 750×420×1000 2000×450×1250 1000 400
132 1500×680×5mm 950×520 ×1000 2000×680×1250 1000 400
201 2250×580×5mm 920×520 ×1200 3350×580×1350 1560 500
202 2250×1000×5mm 1140×650×1240 3350×1000×1350 1560 650
301 2360×780×5mm 1080×550×1500 3480×750×1550 1560 800
302 2660×1150×5mm 1250×650×1560 3800×1150×1550 1560 800
401 2880×850×5mm 1250×600×1600 4500×850×1800 1980 900
402 2880×1360×5mm 1250×780×1680 4500×1360×1800 1980 900
403 3300×2100×5mm 1750×1200×1750 5500×2100×2200 1980 900
404 3300×2500×5mm 2000×1400×1750 5800×2500×2200 1980 900

型号 进、出水口法兰 搅拌机(kw) 减速机(kw) 重量(kg) 运行质量(kg)
131 进DN40,出DN65 0.55 0.55 230 400
132 进DN40,出DN65 0.55 0.55×2 480 620
201 进DN65,出DN100 0.75 0.75 600 1100
202 进DN65,出DN100 0.75 0.75×2 950 1600
301 进DN80,出DN100 0.75 0.75 800 1500
302 进DN80,出DN125 0.75 0.75×2 1200 3200
401 进DN80,出DN150 0.75 1.1 1550 3400
402 进DN100,出DN150 0.75 1.1×2 2400 4800
403 进DN100,出DN150 1.1 1.1×3 3500 7000
404 进DN100,出DN150 1.1 1.1×4 4800 8000
以上数据仅供参考

选型参考
型号 (kg/DS/h)
绝干污泥量
2000mg/L
2%
5000mg/L
5%
10000mg/L
10%
20000mg/L
20%
25000mg/L
25%
50000mg/L
50%
131 6~10kg/h 3.5m3/h 1.4 m3/h 1 m3/h 0.5 m3/h 0.4 m3/h 0.2 m3/h
201 9~15 kg/h 4.5 m3/h 1.8 m3/h 1.5 m3/h 0.7 m3/h 0.6 m3/h 0.3 m3/h
202 20~30 kg/h 10 m3/h 4 m3/h 3 m3/h 1.5 m3/h 1.2 m3/h 0.6 m3/h
301 40~60 kg/h 19 m3/h 7.6 m3/h 6 m3/h 3 m3/h 2.4 m3/h 1.2 m3/h
302 75~120 kg/h 37 m3/h 15 m3/h 12 m3/h 6 m3/h 5 m3/h 2.4 m3/h
401 95~150 kg/h 48 m3/h 19 m3/h 15 m3/h 7.5 m3/h 6 m3/h 3 m3/h
402 185~310 kg/h 92 m3/h 37 m3/h 30 m3/h 15 m3/h 12 m3/h 6 m3/h
403 285~450 kg/h 142 m3/h 57 m3/h 45 m3/h 22 m3/h 18 m3/h 9 m3/h
404 365~600 kg/h 182 m3/h 73 m3/h 61 m3/h 30 m3/h 24 m3/h 12 m3/h
不同浓度污泥的处理能力,常规以10%浓度参考。
