XB旋转式滗水器
发布时间:2018-07-02 点击次数:16252 次
概述
XB旋转式滗水器是排出SBR反应池中上清液的专用设备。旋转式滗水器通过电动推杆的驱动,滗水堰槽绕排水管,实现滗水器连续排水。
结构形式
XB旋转式滗水器主要由电控箱、电动推杆、滗水主管及支管、堰槽组件、浮筒组件、出水组件、行程控制、底座等部分组成。旋转式滗水器由电动推杆把水下部分与执行机构连接起来,当需要排水时,中央控制系统会给出信号,指令电机驱动螺杆旋转,电动推杆向前推出,集水堰槽随水平管的转动而下降,开始滗水,排出的上清液由排水管排出,当滗水结束后,推杆内计数器给出信号,电机反转,牵引集水堰槽上移,回到预置位置,等待完成下一个循环。
主要特点
1、设有推杆过扭矩装置,保证设备具有较大的安全性;
2、适应性强:通过内部机构设定相关参数,可相应改变滗水器的运行速度和运动范围,适应不同水质水量要求;
3、行程控制机构全部置于防护罩内,不受风雨的侵蚀;
4、密封旋转接头,转动灵活,密封性好;
5、电动推杆结构简单,易于拆卸和维修。

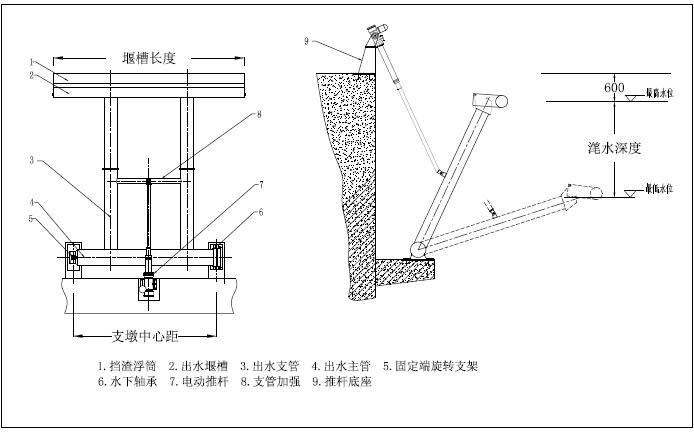

外形示意图
订货所需参数
1、每小时滗水量
2、滗水深度
3、控制要求
4、材质要求
规格型号及技术参数
滗水量100-900T/H,单推杆单边出水形式
型号 |
XB100
XB200
XB300 |
XB400
XB500
XB600 |
XB700
XB800
XB900 |
滗水堰长 (m) |
≤2 |
≤3 |
≤4 |
≤5 |
≤7 |
≤8 |
滗水深度 (m) |
≤2.5m |
电机功率 (kw) |
0.4kw |
0.75kw |
1.1kw |
滗水量1000-2000T/H,双推杆双边出水形式
型号 |
BS1000 |
BS1200 |
BS1400 |
BS1600 |
BS1800 |
BS2000 |
滗水堰长 (m) |
≤10 |
≤12 |
≤14 |
≤16 |
≤18 |
滗水深度 (m) |
≤2.5m |
电机功率 (kw) |
1.1~1.5kw |
1.5~2.2kw |
