QZ型不锈钢渠道闸门

发布时间:2018-07-02  点击次数:3139 次
用途
       QZ型渠道闸门广泛应用与给水排水工程,用以截断渠道内的水流,其工作介质为常温下的原水、清水、污水。

主要特点
       1、闸门的过水断面与渠道等宽;超宽型可制作成双吊点启闭;
       2、对渠道深度的适应性强;
       3、橡胶密封,止水性能好;
       4、不锈钢制作、防腐性能好;
       5、全手工操作,启闭轻便、对偏远无电地区的使用方便。

闸门性能表
序号 名称 符号 数值
1 其它大工作水压 Mpa 0.06
2 工作介质酸碱度 PH 6-9
3 其它大泄漏量(密封长度) 1/m.min ≤1.25
4 启门其它大手动力 N ≤150

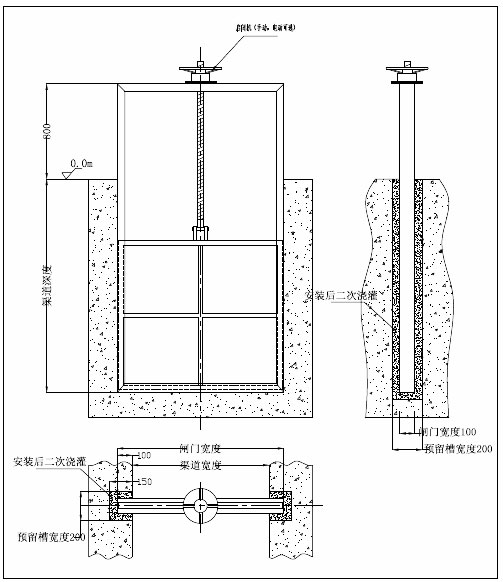

外形示意图


订货须知
       1、客户订货时应提供土建结构图、工艺图;
       2、若大规模渠道闸门需要电动启闭时,本公司可配置;
       3、有特殊规格或密封要求订货时需标明,可代为设计制作。

尺寸安装表
规格型号 安  装  尺  寸  (mm)
A B C H
500×600 620 500 100 600
800×500 912 900 200 500
1000×800 1120 1000 120 800
1200×1000 1320 1200 120 1000
1200×1200 1320 1200 120 1200
1400×1000 1530 1400 150 1000
1800×1200 1950 1800 150 1200
2500×1500 2650 2500 200 1500
2000×5000 2150 2000 200 5000
2500×4000 2650 2500 200 4000
