ZBG周边传动刮泥机
发布时间:2018-07-02 点击次数:7626 次

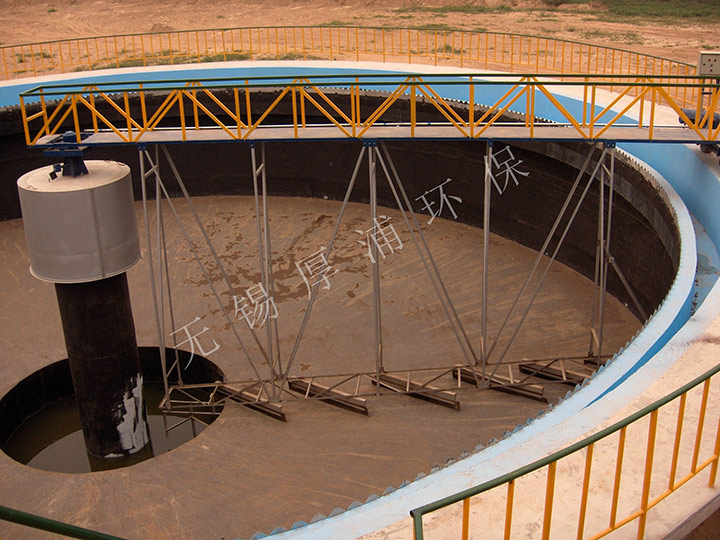

产品简介
ZBG型周边传动吸泥机广泛应用于给排水、市政工程中沉淀池污泥的刮集和排除。按其结构可分为单周边传动吸泥机和双周边传动吸泥机。
结构和工作原理
ZBG型周边传动吸泥机主要由稳流筒、集电装置、中心支座、工作桥(主梁)、刮泥结构、排渣机构、驱动装置、行走装置和电控箱等部分组成。
中心支座由固定支撑座、回转轴承和桥架组成,可同时承受轴向力、径向力和倾覆力矩。集电装置采用滑环式集电装置,由集电环和电刷架组成。浮渣刮板、浮渣耙板、浮渣漏斗组成排渣机构,能有效地清除水面浮渣。工作桥是连接中心支座和行走端梁的大型部件,其上有走道板和栏杆,钢梁的下面连接刮泥结构、排渣机构等,在行走装置的带动下来完成刮泥、排渣工作。
原水从池底经中心支墩上不流出,并经稳流筒配水后,呈辐射状流向池子周边集水槽出水,随着辐向流速的降低,原水中的悬浮物被分离而沉降于池底。工作桥以中心支座为圆心,带动刮泥、排渣机构,在驱动装置驱动下将污泥刮集至沉淀池中心集泥槽,依靠水压或泵排出池外,上部浮渣由刮渣板同步刮至排渣斗排出。
主要特点
1、传动装置进行了优化设计,效率高,外形趋美观,可按照用户要求配进口减速机或轴装式减速机,美观耐用;
2、该设备处理量大,刮集污泥效果好;
3、该设备结构紧凑,占地面积小,操作维护方便;
4、该设备运行平稳,吸泥、刮浮渣能同时进行,能耗省。
主要技术参数
型号 |
池径D
(m) |
池深H
(m) |
周边线速度
(m/min) |
驱动功率
(kw) |
ZBG-20 |
20 |
3.5 |
1.36 |
1.1 |
ZBG-25 |
25 |
3.5 |
1.70 |
1.5 |
ZBG-30 |
30 |
4.0 |
2.04 |
2.2 |
ZBG-38 |
38 |
4.0 |
2.58 |
1.1×2 |
ZBG-45 |
45 |
4.5 |
3.05 |
1.1×2 |
ZBG-50 |
50 |
4.5 |
3.38 |
2.2×2 |

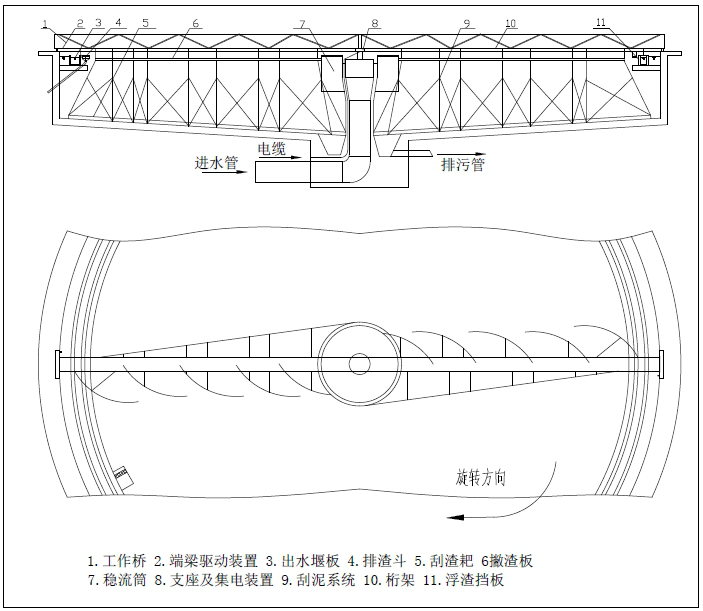

外形示意图
